VPH-K #1 納品検査＠三鷹
2009年7月14日　東谷、中嶋

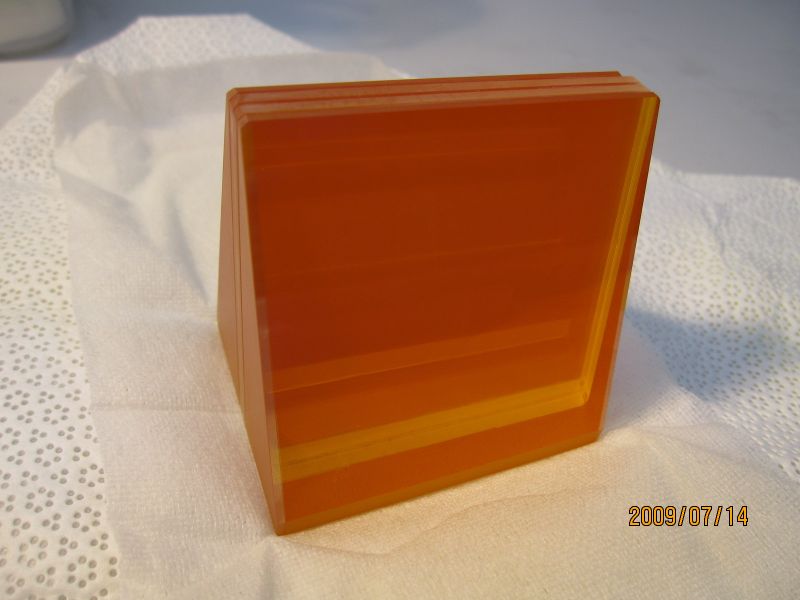

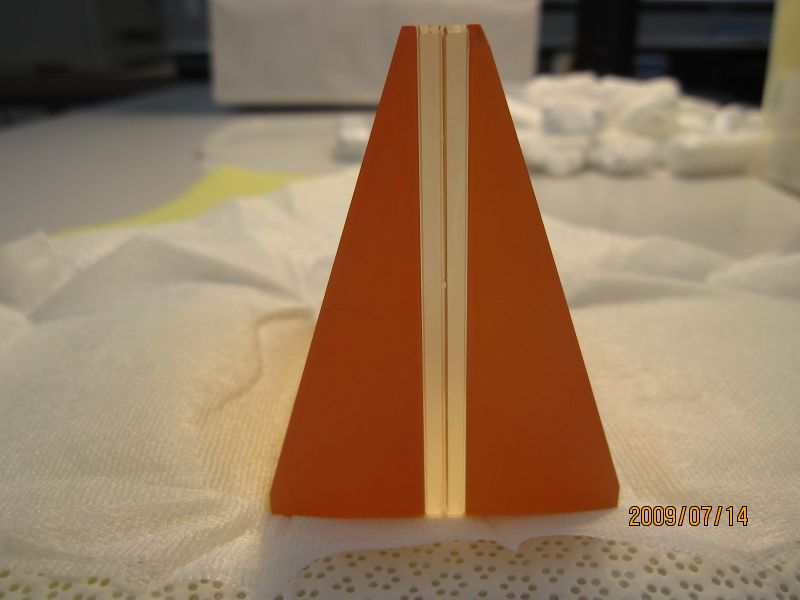

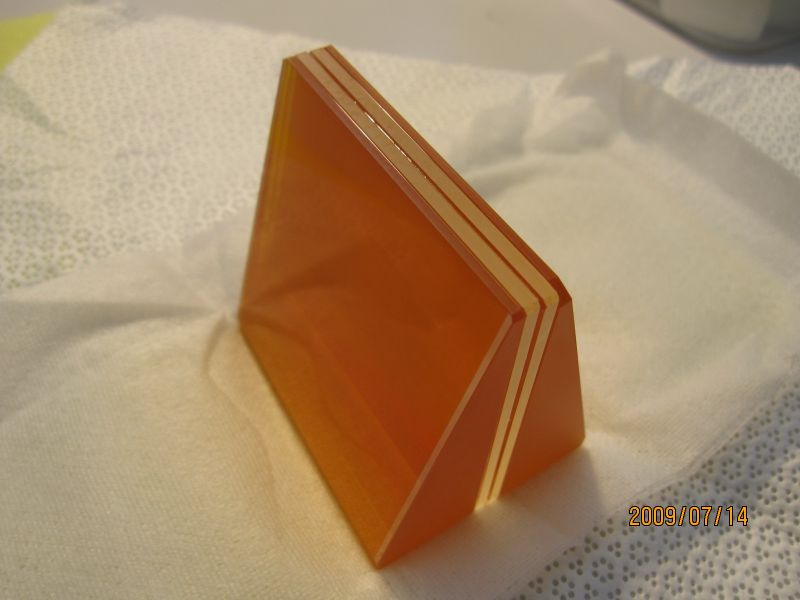

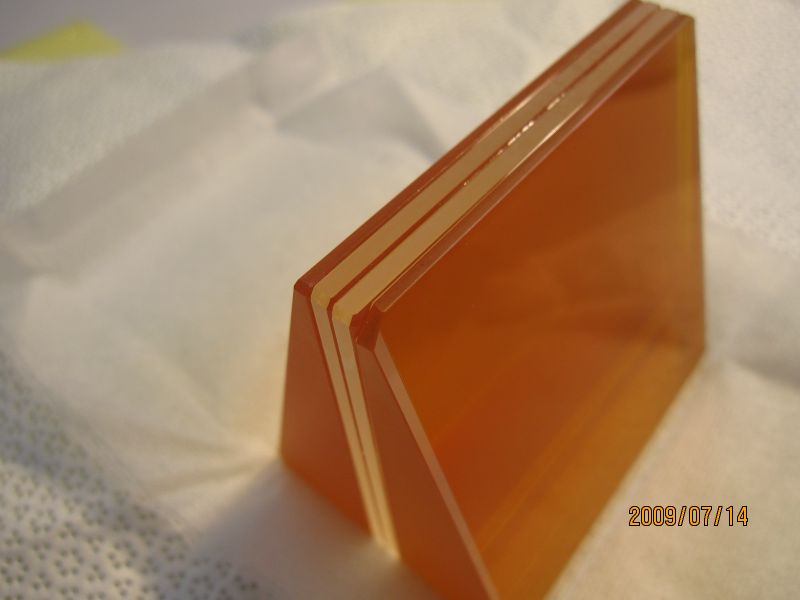

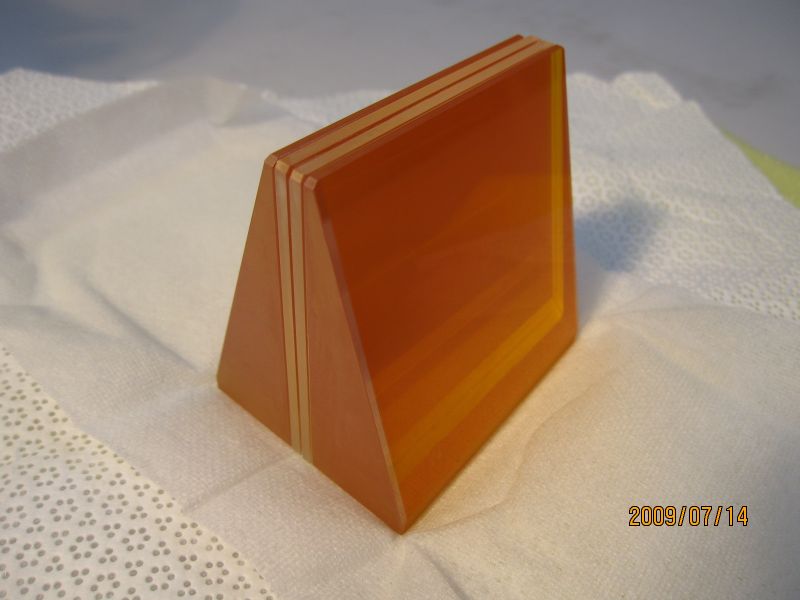

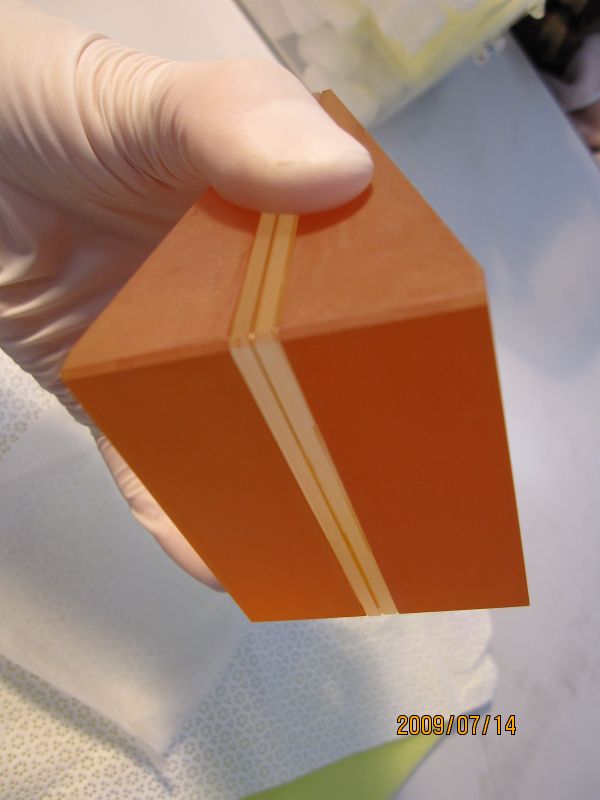

写真

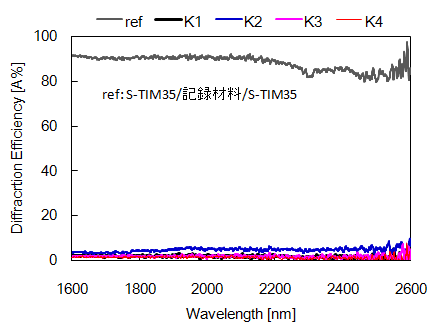

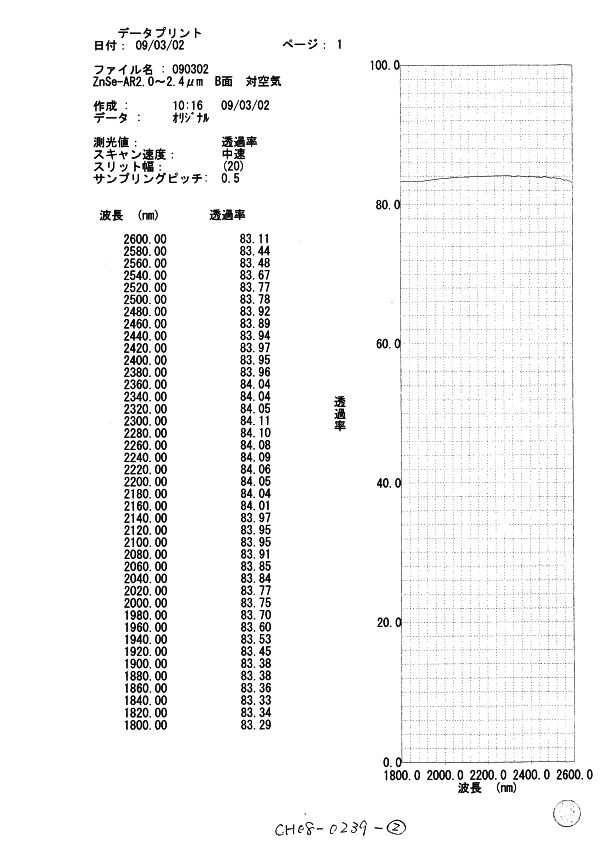

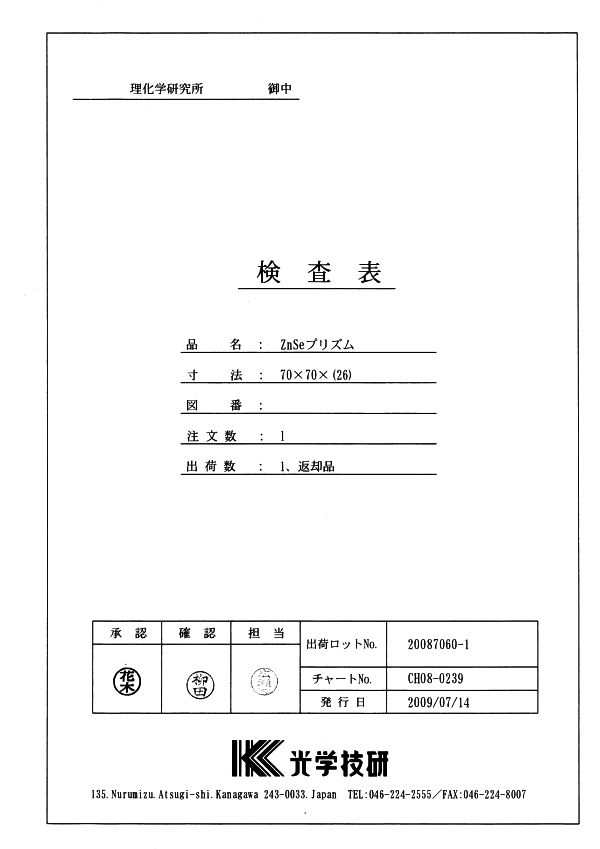

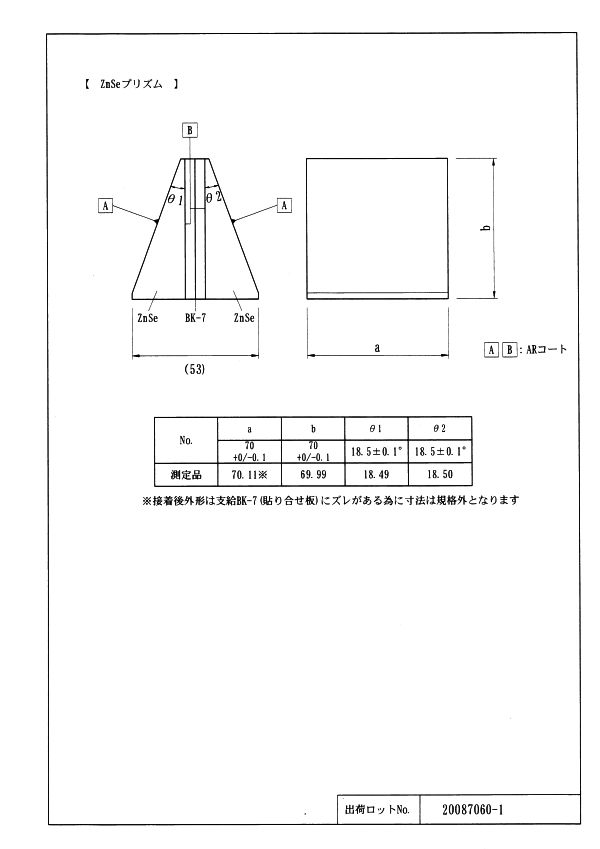

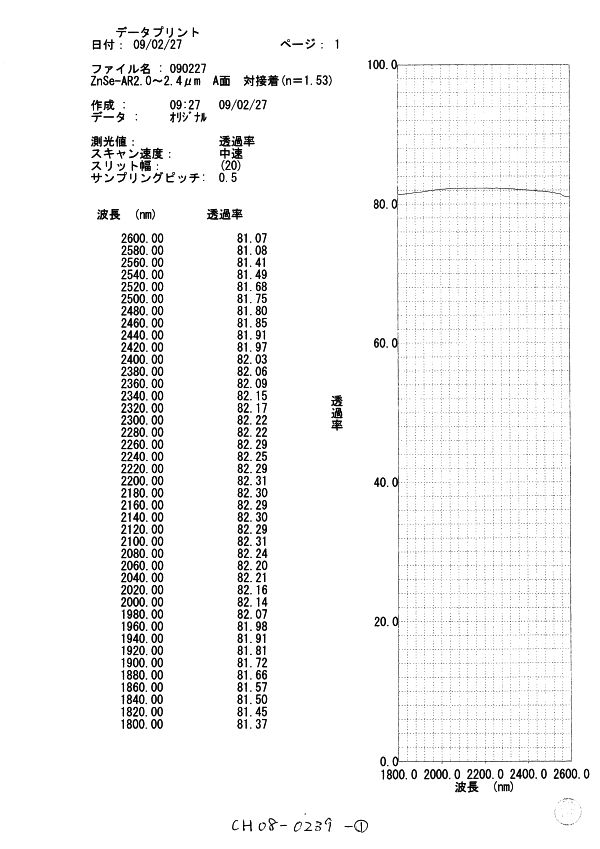

納品時資料　1(表紙)、2(ZnSeプリズム研磨後寸法・測定値)、 3(対空気透過率・測定値)、4(対接着材透過率・測定値)


透過率測定

いろんな向きにしてみたが、直進光がでてこなかった。

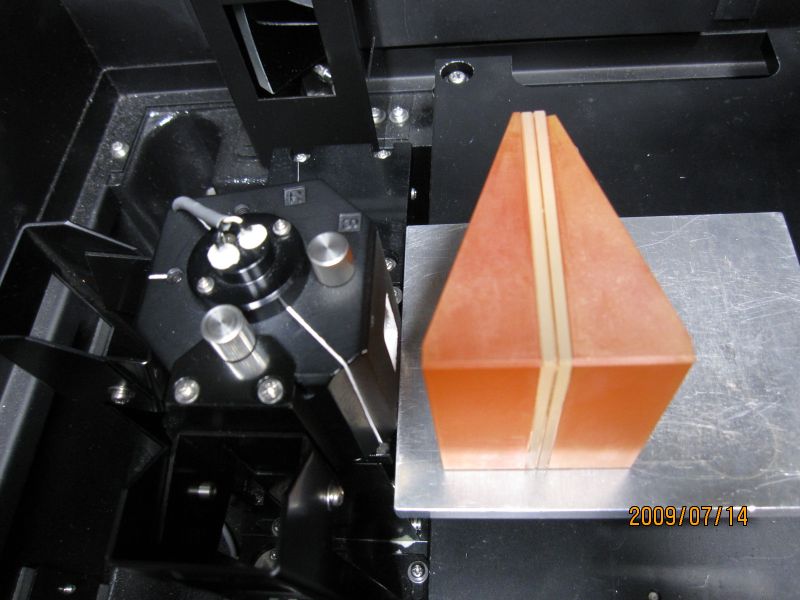

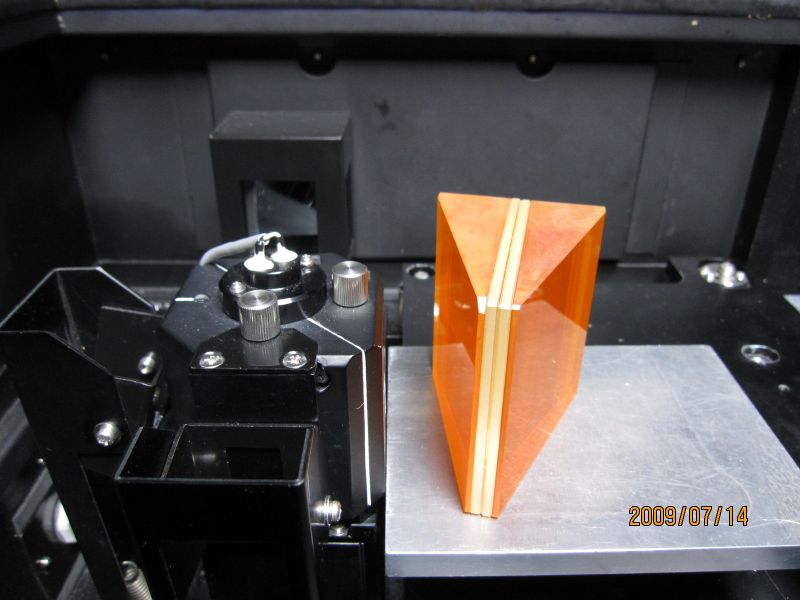

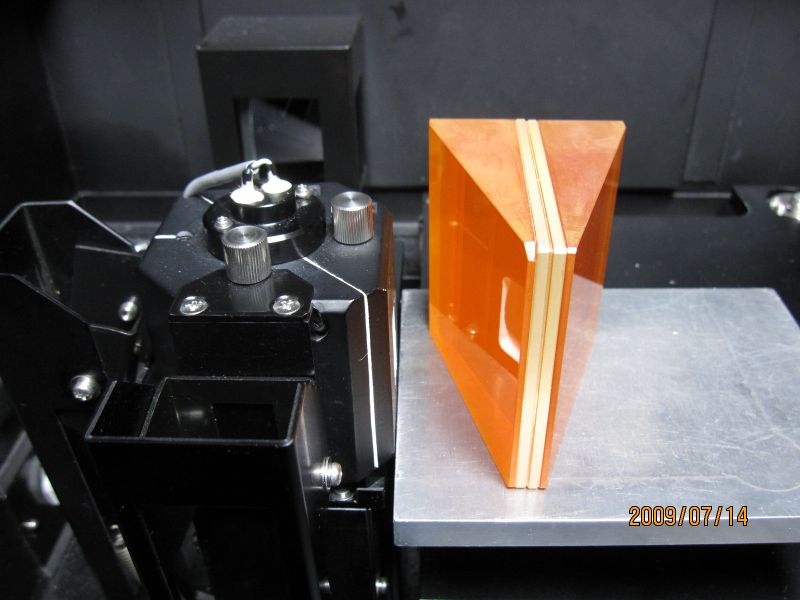

（Ｋ１）通常の向き。

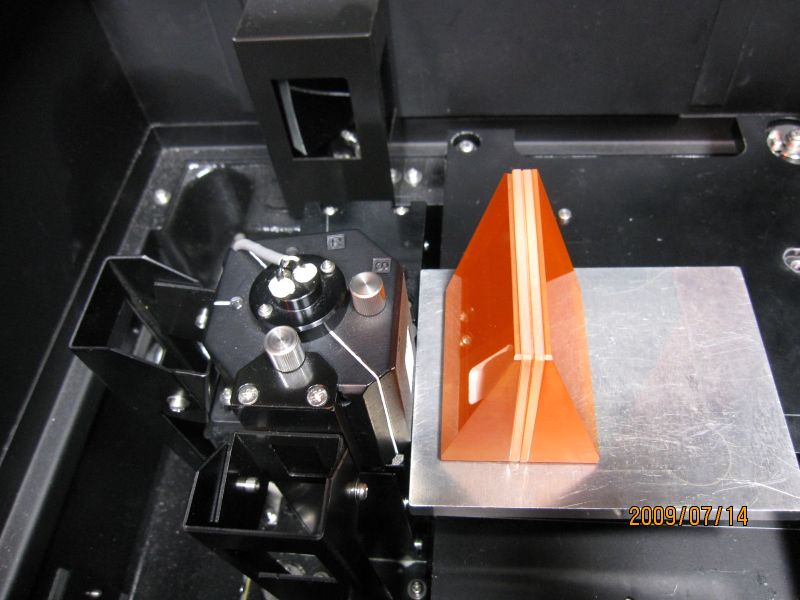

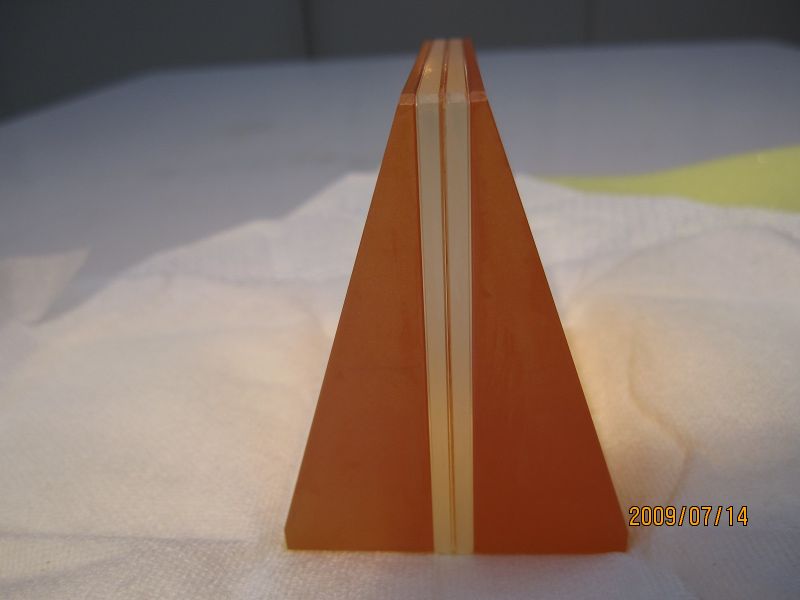

（Ｋ２）頂角を上向き。

（Ｋ３）Ｋ１の逆。

（Ｋ４）少し傾けてみる。


光が別の方向に曲げられているようだが、他の面はスリガラス状になっていてよく見えない。


テスト＠仙台

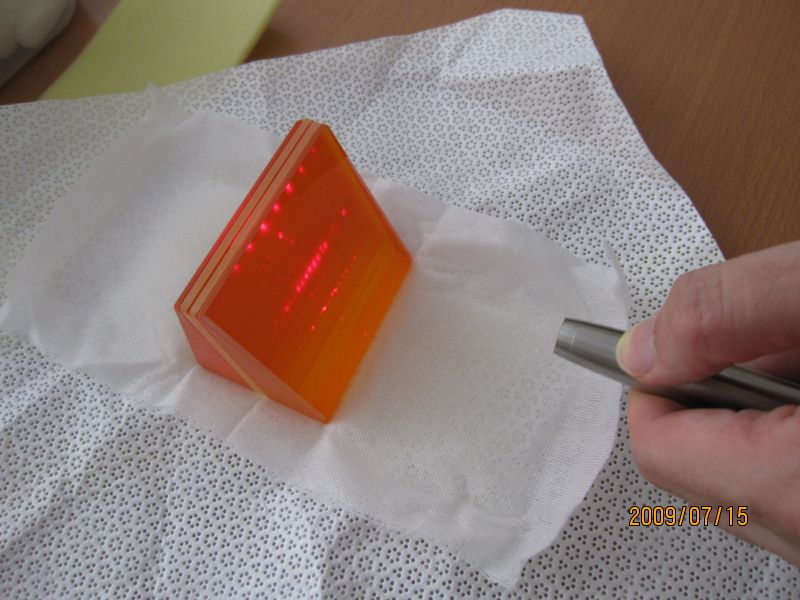

レーザポインタの光（単色、点源）を入れてみた。

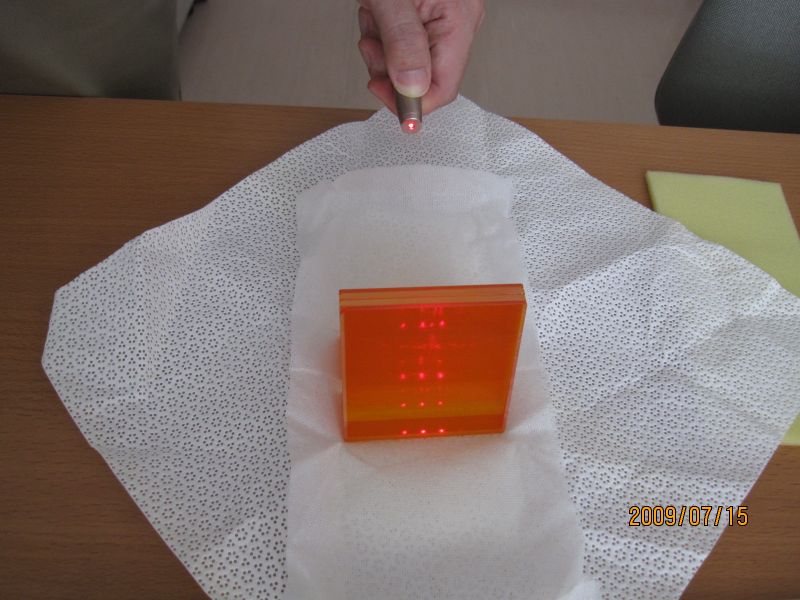

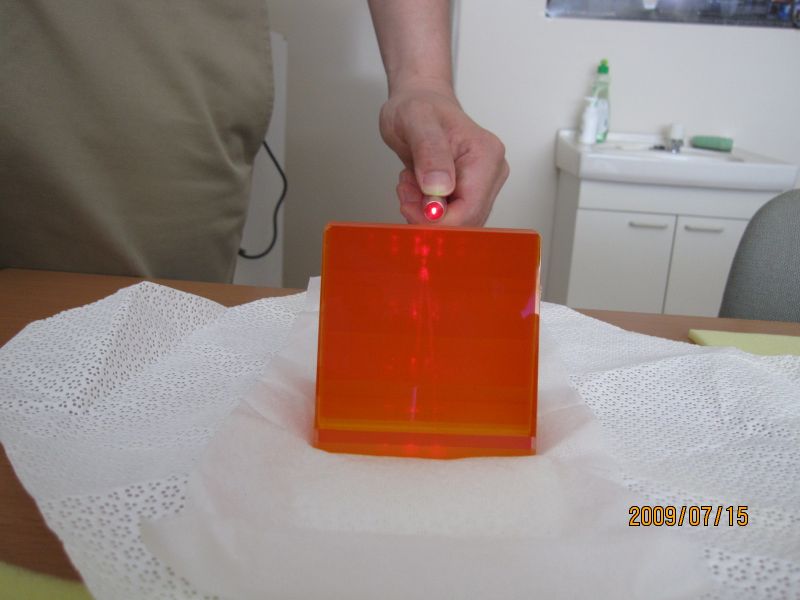

直進光は見られず、底面のVPH板面に沿って点々が見えた。
高次光が見えていると思われる。

（中嶋コメント）
レーザを入れると分散方向に高次光が見える。
頂角から底辺方向の上下に高次光が分散するはずなのが、
左右に分散して、それがプリズムで屈折して底辺側にでてきているので、
確かにグレーティングが90°間違っていることが分かる。
